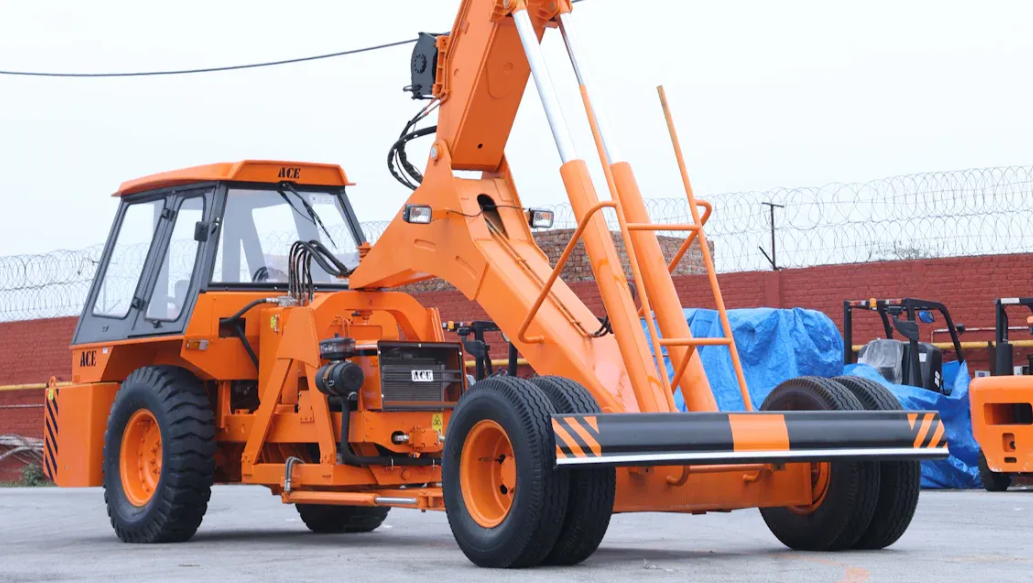

O que é um boom de levantamento de caminhão de garfo e como funciona

Um boom de levantamento de caminhão de garfo também é chamado de boom da empilhadeira ou boom da jib. Ele se conecta ao seu caminhão de empilhadeira e faz com que funcione como um guindaste. Você pode levantar e mover coisas pesadas no alto. Você pode alcançar as coisas e colocar cargas em plataformas ou caminhões. Quando você adiciona um boom, seu caminhão de empilhadeira permanece fácil de dirigir. Agora você pode fazer novos trabalhos de elevação. Você pode usar um boom de levantamento de caminhão em muitos lugares. Alguns exemplos estão abaixo:

Takeaways -chave

• Um boom de levantamento de caminhão de garfo faz uma empilhadeira funcionar como um guindaste. Ajuda você a levantar coisas pesadas ou ímpares em formato mais alto e mais longe do que os garfos normais.

• Existem dois tipos principais. Os booms telescópicos podem se estender para mais alcance. Booms não telescópicos levantam as coisas diretamente e são mais firmes.

• Sempre coloque o boom firmemente e siga as regras de segurança. Verifique o equipamento, use equipamento de segurança e nunca levante mais do que o limite de peso.

• Os booms da empilhadeira ajudam a economizar tempo e dinheiro. Eles deixaram você alcançar mais longe e fazer mais empregos com uma empilhadeira. Eles também reduziram o trabalho duro à mão.

• Somente pessoas treinadas devem usar booms de empilhadeira. Use -os em terreno plano e firme. Eles funcionam melhor dentro ou em pisos lisos . Os guindastes são melhores para trabalhos pesados ​​lá fora.

Visão geral do boom de levantamento de caminhões de garfo

Definição

Você pode ouvir as pessoas chamando essa ferramenta de bordo de levantamento de garfo, boom da empilhadeira ou boom da lança. Cada nome descreve o mesmo anexo. Você o conecta ao seu caminhão de empilhadeira para transformá -lo em uma máquina de elevação. Esta ferramenta ajuda a pegar cargas penduradas em ganchos ou correntes. Você pode mover itens muito grandes ou desajeitados para garfos de empilhadeira padrão. Os booms da empilhadeira se destacam de outros anexos por causa de seus recursos especiais:

• Você pode anexar o boom diretamente ao mastro da empilhadeira ou deslizá -lo sobre os garfos existentes.

• Os booms montados no mastro oferecem mais poder de elevação porque mantêm o centro de gravidade baixo.

• Alguns booms da empilhadeira têm um comprimento fixo. Outros são telescópicos, para que você possa ajustar o alcance. Os booms telescópicos às vezes usam controles hidráulicos para alterações fáceis.

• Certos booms têm pontos de articulação. Isso permite que você balance as cargas de um lado para o outro, dando -lhe um melhor controle.

• Com esses recursos, o seu caminhão de empilhadeira funciona como um guindaste móvel. Você obtém mais alcance e flexibilidade do que com anexos regulares.

Função básica

Quando você usa um boom de levantamento de caminhão de garfo, você muda a maneira como o seu caminhão empacota lida com cargas. Você prende o boom deslizando -o nos garfos. Você o prende com alfinetes atrás do calcanhar de cada garfo. Correntes de segurança ou ganchos envolvem o carruagem do garfo. Os ganchos de garra de travamento mantêm tudo no lugar. O gancho de levantamento no lança tem uma trava de mola. Esta trava impede que estilagens ou correntes escorreguem. Os booms telescópicos usam pinos com mola e paradas internas. Esses recursos impedem que o boom se estenda longe demais.

Aqui está como você anexa e usa um boom de empilhadeira com segurança:

1. Deslize a lança para os garfos da empilhadeira.

2. Prenda o boom atrás do calcanhar dos garfos.

3. Pinos de retenção seguros com gancho de cabelo ou pinos de cotter.

4. Enrole as correntes de segurança ou ganchos ao redor da carruagem do garfo.

5. Tloqueie as correntes com ganchos de garagem.

6. Verifique o gancho de levantamento para uma trava de mola em funcionamento.

7. Inspecione todos os grilhões, ganchos e alfinetes antes de levantar.

Você usa um boom de levantamento de caminhão para elevar cargas suspensas ou grandes. Você pode alcançar obstáculos e colocar itens em plataformas ou caminhões altos. Essa ferramenta ajuda a lidar com cargas que os garfos regulares não conseguem gerenciar. Você obtém mais controle e segurança ao mover itens pesados. Os booms da empilhadeira tornam seu caminhão empilhade mais versátil e valioso em muitos locais de trabalho.

Tipos de boom da empilhadeira

Telescópico

Os booms telescópicos da empilhadeira são usados ​​em muitos locais de trabalho. Esses booms têm peças que deslizam dentro uma da outra. Você pode torná -los mais longos ou mais curtos com controles hidráulicos. Esse design ajuda você a alcançar mais alto e mais longe do que um caminhão de empilhadeira regular. As booms telescópicas da empilhadeira agem como um mastro de guindaste em um caminhão de empilhadeira. Você pode colocar muito sobre as coisas ou em lugares altos. Alguns modelos, como o JLG 860SJ, podem subir até 86 pés de altura e alcançar 75 pés. Você pode usar esses booms de empilhadeira do lado de fora, mesmo em terreno áspero . Muitos têm pneus todo-o-terreno e tração nas quatro rodas. Os booms telescópicos da empilhadeira ajudam a elevar as coisas para os andares superiores ou nas lacunas. Eles são frequentemente usados ​​em armazéns e em canteiros de obras.

Dica: as barreiras telescópicas da empilhadeira permitem alcançar mais longe e mais alto. Você pode fazer trabalhos que os caminhões regulares não conseguem lidar.

Não-telescópico

Os booms não-telescópicos da empilhadeira têm um design simples. Eles têm um mastro vertical que move os garfos para cima e para baixo. Às vezes, você pode inclinar o mastro para frente ou para trás. Esses booms da empilhadeira não se estendem como telescópicos. Você os usa para levantar as coisas diretamente e empilhá -las. Os booms não-telescópicos da empilhadeira são mais estáveis ​​porque são fortes e resistentes. Você verá estes booms de empilhadeira, onde precisa levantar cargas bem em frente ao caminhão da empilhadeira. Eles são bons para carregar e descarregar as coisas no nível do solo.

Usos comuns

Os booms da empilhadeira são usados ​​em muitos setores. Na construção, você usa booms de empilhadeiras para levantar vigas de aço, tubos e blocos de concreto para pisos mais altos ou sobre coisas. Na fabricação, os booms da empilhadeira ajudam a mover cuidadosamente máquinas e equipamentos pesados. Os booms da empilhadeira são comuns em armazéns para mover grandes paletes e recipientes. Você pode chegar a prateleiras altas e pontos apertados que os caminhões regulares da empilhadeira não podem chegar. Nas indústrias de mineração e pesadas, a empilhadeira levanta e move equipamentos e materiais pesados. Os booms da empilhadeira tornam o trabalho mais seguro e fácil. Você obtém melhor controle e economiza tempo em seu trabalho diário.

Operação e segurança

Anexo à empilhadeira

Você deve garantir que a lança esteja firmemente presa antes de levantar. A maioria dos booms da empilhadeira desliza sobre os garfos. Os pinos pesados ​​trancam o boom atrás do salto de cada garfo. Correntes de segurança envolvem o carruagem do garfo. Essas correntes se conectam a ganchos de travamento. As correntes impedem que o boom se mova enquanto você trabalha. Alguns booms prendem o mastro para obter mais estabilidade. Sempre verifique se todos os alfinetes, corrente e gancho são apertados. Veja o gancho de levantamento para ver se a trava da mola funciona. Esta trava impedia que as filas ou correntes caam. Se você usar um boom telescópico, verifique os pinos e as paradas da mola. Siga as instruções do fabricante para o seu anexo da empilhadeira. Uma conexão apertada o mantém seguro e protege sua empilhadeira.

Dica: sempre verifique o boom da empilhadeira antes de usá -lo. Procure alfinetes desgastados, correntes soltas ou ganchos quebrados.

Capacidade de carga

Você precisa saber quanto peso sua empilhadeira e boom podem levantar. A maioria das empilhadeiras de armazém eleva 3.000 a 5.000 libras. Grandes empilhadeiras ao ar livre podem levantar 15.000 libras ou mais. O centro de carga muda quanto você pode levantar. Se o peso não estiver equilibrado, você perde o poder de elevação e a estabilidade. Booms diferentes têm classificações de carga diferentes. Aqui está uma tabela com alguns exemplos:

A maioria dos booms da empilhadeira pode levantar entre 4.000 e 8.000 libras. Sempre olhe para a tag de classificação antes de levantar qualquer coisa. Os sistemas hidráulicos alimentam o boom e as peças de elevação. A pressão do fluido ajuda o boom a levantar coisas pesadas. A força do sistema hidráulico muda o quanto você pode levantar. A carga máxima depende do comprimento da lança, ângulo e estabilidade. Os gráficos do fabricante mostram limites de elevação seguros. Os controles hidráulicos ajudam a mover cargas de maneira suave e segura. Se você levantar demais ou trabalhar em terreno irregular, poderá perder a estabilidade. Os sistemas hidráulicos oferecem poder e controle de elevação, mas você deve pensar em condições de design e trabalho.

Precauções de segurança

Você deve seguir as regras de segurança ao usar um boom da empilhadeira. Os operadores precisam de treinamento e certificação. Você deve saber como a empilhadeira e o boom funcionam. Sempre verifique tudo antes de começar. Olhe para o veículo, controles de lança, dispositivos de segurança e suporte ao solo. Use um cinto e cinto para proteção contra quedas. Fique a pelo menos 10 pés de distância das linhas de energia. Nunca use o boom como um guindaste ou repasse os limites de peso. Não mova o elevador enquanto estiver em cima, a menos que o fabricante diga que é seguro. Fique dentro da plataforma de elevação. Nunca suba ou sente -se em trilhos ou bordas. Não desative os recursos de segurança ou pule as etapas de segurança.

Aqui estão as etapas importantes de segurança:

1. Verifique o empacote e o boom antes de cada uso.

2. Use equipamentos de segurança como chapéus, arreios e sapatos.

3. Siga os limites de peso para pessoas e materiais.

4. Trabalhe em terreno plano e estável e use estabilizadores, se necessário.

5. Cuidado com as coisas acima de você gostar de linhas de energia.

6. Mova -se devagar e cuidadosamente para evitar solts repentinos.

7. Não trabalhe com mau tempo, como vento ou chuva.

8. Nunca pule as paradas de emergência ou os corrimãos.

9. Siga as instruções do fabricante para uso e cuidado.

10. Certifique -se de ter treinamento e certificação.

Você deve seguir as regras de segurança no trabalho. Anote todas as inspeções, treinamento e manutenção. Somente operadores certificados com pelo menos 18 anos podem usar uma empilhadeira. As tags de classificação da empilhadeira devem corresponder à configuração da empilhadeira. A proteção contra quedas deve atender às regras da OSHA. As plataformas devem ter limites claros de peso e seguir as regras da ANSI e da OSHA. Verifique sua empilhadeira e boom todos os dias. Remova o equipamento inseguro imediatamente. Os empregadores devem manter registros de treinamento e certificação. Treina a cada três anos ou depois de um acidente. Essas regras o mantêm seguro e ajudam a seguir a lei.

Benefícios

Aumento do alcance

Os booms da empilhadeira ajudam sua empilhadeira a alcançar mais longe. Você pode levantar as coisas mais altas do que os dentes regulares da empilhadeira. Você pode obter itens de prateleiras altas e pontos apertados. Você pode se mover facilmente ou grandes coisas. Os booms da empilhadeira fazem sua empilhadeira funcionar como um pequeno guindaste. Você pode alterar o ângulo e quanto ele levanta. Isso ajuda você a trabalhar com segurança e rapidez em lugares como armazéns ou canteiros de obras.

DICA: Os booms da empilhadeira permitem que você atinja lugares para empilhadeiras regulares não podem. Você pode armazenar mais coisas e usar seu espaço melhor.

Aqui está uma tabela que mostra como alcançar mais longe ajuda a trabalhar melhor:

Flexibilidade

Os booms da empilhadeira tornam sua empilhadeira mais útil. Você pode alterar o ângulo e o comprimento do boom para diferentes trabalhos. Você pode levantar rolos longos, bobinas pesadas ou outras formas. Você pode escolher entre barras telescópicas, articulantes ou de comprimento fixo. Você não precisa de muitas máquinas para diferentes trabalhos. Você pode levantar coisas pesadas ou estranhas nos canteiros de obras. Você pode mover grandes lajes de pedra em lojas. Você pode lidar com tubos ou paletes longos em armazéns. Booms da empilhadeira Deixe sua empilhadeira fazer o que um guindaste faz. Isso torna o trabalho mais seguro e rápido.

• Você pode alcançar coisas em pequenos espaços e lugares altos.

• Você pode mover cargas para empilhadeiras regulares não podem levantar.

• Você pode trocar de trabalho sem trocar máquinas.

• Você pode tornar o trabalho mais seguro e usar menos trabalho manual.

Os booms da empilhadeira ajudam você a fazer muitos empregos em lugares diferentes. Você obtém melhor alcance, controle e segurança. Isso economiza tempo e dinheiro.

Custo-efetividade

Booms da empilhadeira ajuda você a economizar dinheiro. Você não precisa comprar um guindaste. Os booms da empilhadeira custam menos e são mais fáceis de cuidar. Você precisa de menos trabalhadores, para pagar menos pelo trabalho. As empilhadeiras se encaixam em espaços pequenos, para que você não gaste equipamentos extras em movimento. Os booms da empilhadeira são bons para trabalhos de levantamento pequenos ou raros. Você obtém mais uso da sua empilhadeira. A empilhadeira elétrica economiza dinheiro com combustível e reparos. Por exemplo, a empilhadeira elétrica pode custar US $ 1.500 a US $ 2.000 por ano. A empilhadeira a gás pode custar US $ 10.000 a US $ 15.000 por ano. Você pode comprar anexos como shifters laterais e booms de lança. Isso ajuda você a trabalhar mais rápido e seguro. Você passa menos tempo e fica menos cansado, para economizar dinheiro e trabalhar melhor.

Nota: Booms da empilhadeira ajuda você a economizar dinheiro com preços mais baixos, menos mão -de -obra e menos reparos. Você pode planejar melhor seu orçamento e facilitar seu trabalho.

Limitações e comparação

Restrições

Você deve seguir muitas regras de segurança ao usar um boom da empilhadeira. OSHA faz regras sobre onde e como você pode usar essas ferramentas. Aqui estão algumas coisas importantes que você deve fazer:

• Sempre use um chicote de segurança e trabalhe em terreno plano.

• Nunca levante mais do que o limite de peso. Isso impede que a empilhadeira caia.

• Fique longe de coisas como linhas de energia.

• Use um observador e converse claramente com sua equipe.

• Verifique sua empilhadeira e boom antes de cada uso.

• Somente pessoas com treinamento e um certificado podem usar booms de empilhadeira.

• A empilhadeira e o boom devem ter rótulos que mostram seu peso total e quanto eles podem levantar.

• Você precisa da permissão do fabricante antes de adicionar um boom.

Essas regras significam que você não pode usar booms de empilhadeira em terreno esburacado ou escorregadio. Você também não pode usá -los com cargas que não são equilibradas. Se o operador não for treinado, você não poderá usar o boom. Seguir essas regras mantém todos em segurança.

Anexos de empilhadeira vs. guindaste

Você pode se perguntar como um boom de empilhadeira é diferente de um acessório para guindastes. A empilhadeira com barreiras pode levantar até 8.000 libras e atingir cerca de 12 pés de altura. Se você fizer o boom por mais tempo, ele não poderá levantar tanto. Os booms da empilhadeira não se movem sozinhos como os guindastes. Você move a carga acionando a empilhadeira e elevando ou abaixando o mastro. Guindastes e manipuladores de telenomáticos podem levantar coisas muito mais pesadas, às vezes até 11.000 libras, e atingir mais de 30 pés de altura. Os guindastes funcionam melhor em terrenos ásperos e podem usar muitas ferramentas, como ganchos, bolas e baldes. Os guindastes oferecem mais alcance e podem fazer mais empregos, especialmente fora ou para trabalhos pesados.

Nota: Os booms da empilhadeira são bons para lugares internos ou seguros. Os guindastes são melhores para trabalhos grandes e pesados ​​e terrenos difíceis.

Boom da empilhadeira vs. Forks Standard

Um boom da empilhadeira permite levantar e mover mais tipos de cargas do que os garfos padrão. Os garfos padrão são melhores para paletes e caixas com formas regulares. Se você precisar levantar coisas de formato longo, grande ou estranho, um boom da empilhadeira ajuda você a fazê-lo com segurança e facilidade. Você pode usar outras ferramentas hidráulicas, como baldes ou agarrar, com um boom da empilhadeira. Isso torna sua empilhadeira mais útil, mas também torna as coisas mais difíceis e custa mais dinheiro. Você precisa de treinamento extra e deve seguir mais regras de segurança.

Você obtém mais maneiras de usar sua empilhadeira com anexos, mas também precisa pensar nas etapas de segurança extras e custos mais altos.

Um boom de levantamento de caminhão de garfo transforma sua empilhadeira em uma poderosa ferramenta de elevação. Você ganha mais alcance e flexibilidade para empregos difíceis. Sempre concentre -se na segurança e treinamento adequado. Antes de usar um boom, verifique seu equipamento e área de trabalho. Certifique -se de que o boom se encaixe na sua empilhadeira e nunca exceda os limites de peso.

• Os operadores de trem no uso e riscos de apego.

• Inspecione o equipamento e os acessórios antes de cada elevador.

• Use proteção contra quedas e mantenha -se longe das linhas de energia.

Fique alerta e siga as práticas seguras para proteger a si mesmo e a sua equipe.

Perguntas frequentes

Qual é a diferença entre um boom da empilhadeira e um garfo de empilhadeira padrão?

Um boom da empilhadeira permite levantar cargas longas, pesadas ou ímpares. Os garfos padrão funcionam melhor para paletes e caixas. Você usa um boom para trabalhos que precisam de alcance extra ou levantamento especial.

Como você anexa um boom de elevação à sua empilhadeira?

Você desliza o boom sobre os garfos. Você o trava com alfinetes e correntes seguras ao redor da carruagem. Sempre verifique todas as partes antes de levantar qualquer coisa.

Você pode usar um boom de empilhadeira ao ar livre?

Você pode usar um boom de empilhadeira ao ar livre se o solo estiver plano e estável. Booms telescópicos funcionam bem em terrenos acidentados. Siga sempre as regras de segurança e verifique seu equipamento.

Que equipamento de segurança você precisa ao usar um boom da empilhadeira?

Você precisa de um capacete, sapatos de segurança e um arnês. Você deve verificar sua empilhadeira e boom antes de cada uso. Somente operadores treinados devem usar o equipamento.

Como você sabe o limite de peso para o seu boom da empilhadeira?

Veja a tag de classificação na sua empilhadeira e boom. O gráfico do fabricante mostra o limite de levantamento seguro. Nunca levante mais do que a capacidade nominal.
